Discovery plus 型测量机

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司

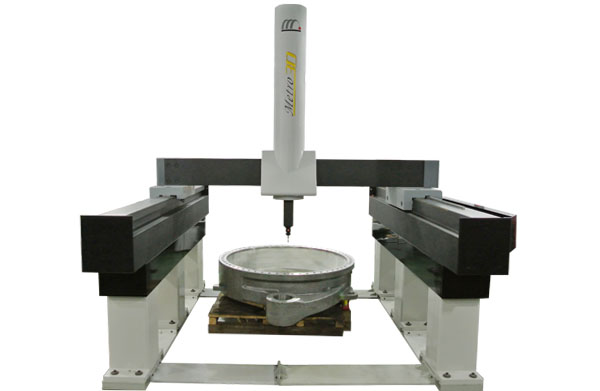

  大型龙门式三坐标测量机,其优异的机械结构保证了机器具有非常好的高精度,适用于大型产品的生产现场或计量中心。秉承多年的测量机制造经验和底蕴,并采用计算机辅助设计、有限元分析、动态性能分析等先进的设计能力从而保证了机器优异的性能,稳固的机器结构保持了良好的精度稳定性,是当代具有先进技术的双高架移动桥式结构的测量机。
  其开放的结构,良好的运动特性,把高效率、高精度、高稳定性和可操作性有效结合在一起,并配置国际先进的控制系统和软件,从而能够有效地完成大尺寸工件测量。



龙门式三坐标测量机制造技术的典范

▪ 优良的机械性能,稳定的精度,先进的功能和良好的可操作性融为一体;
▪ 三轴全部采用花岗石为基准导轨,奠定了精度长期稳定的基础;
▪ 严谨细密的有限元分析和模块化设计技术,优化了X,Y,Z三个方向的基准布置,减少了各轴的扭摆和偏差;
▪ 大截面的导轨设计为基础,减少了扭曲变形,保证机器长期的刚性和稳定性;
▪ 大跨距的气浮间距和高刚性的气浮轴承,预载荷,四面环抱式,高承载性,保证机器运动时的稳定性;
▪ 大截面Z轴导轨并配置气动安全保护装置;
▪ 可采用双光栅、双驱动技术;
▪ 非常好的重复精度;
▪ 开放的结构,便于工件安装,检测和观察;
▪ 极大的灵活性;
▪ 低维护率。

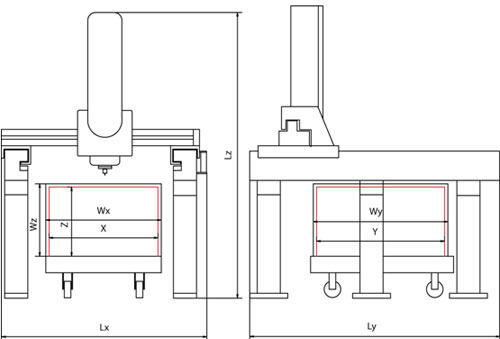

测量范围/STROKES
X(mm)
Y(mm)
Z(mm)
2000~3500
3000~10000
1000~2800
精度指标/MEASURING ACCURACY
MPEE(µm)
3.0+3.3L/1000起
Rep.(µm)
3.5起

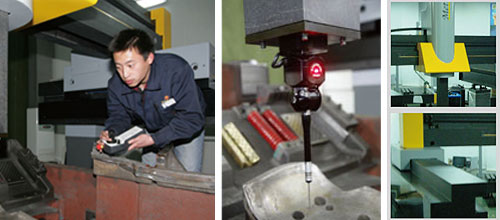

山东威仕达机械有限公司
机型Discovery plus 204010    交付时间:2008.07          行业:检具冲压件


山东威仕达机械有限公司是福田公司(FOTON)、青岛四方机车,以及庞巴迪铁路运输设备有限公司(BSP)、日资企业烟台三井富士公司的战略供应商,为全国多家汽车生产企业制造开发配套产品。
2008年经过长时间的考察后选择了我司的龙门式三坐标测量机。近5年来,麦科三维的测量机,以良好的运行能力,可靠的精度稳定性,无故障率,为其工厂发展提高了重要的品质保证。




...更多案例
