球道是齿轮齿条式转向系统的核心部件，其内部精密螺旋球道的几何精度直接决定了转向手感、回正性能和异响。
1.硬件配置：专用化是成功的关键
测量机类型：桥式测量机
提供稳定的超高精度和重复性，是进行此类精密测量的基础。
测头系统：扫描测头（如雷尼绍SP25）或 超高精度触发测头
核心选择：扫描测头是首选。它能沿球道曲面进行连续扫描，获取海量点云数据，完美评价轮廓度。触发测头精度高，但效率低，仅适合抽样检测。

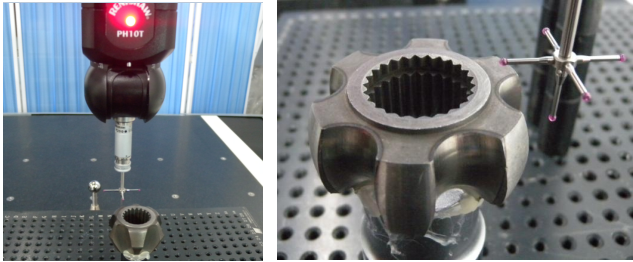

测针配置：定制加长杆 + 红宝石测球
至关重要！需根据球道的直径、深度和螺旋角定制超细、超长、高刚性的测杆，确保测球能到达球道深处且不发生颤振。测杆直径必须小于球道槽宽。
2.软件与编程：高级曲线曲面分析
编程方式：脱机编程
基于产品的3D CAD模型（需包含精确的球道曲面模型）进行编程和仿真，预先验证测针路径，100%避免碰撞。
核心功能：高级扫描功能、曲线/曲面轮廓度评价、坐标系拟合
软件驱动扫描测头沿理论螺旋路径进行扫描，并能将扫描得到的实际曲线/曲面与理论CAD模型进行拟合比对，计算轮廓度公差。
报告输出：图形化报告（2D/3D Color Map）
生成轮廓度偏差色谱图，直观显示球道哪个位置的材料多（需打磨）或少（已超差）。同时输出关键截面曲线图。
